MTC-600CG/1200CG/2400CG无线控制方案
产品类别: 强声扩音警报系统

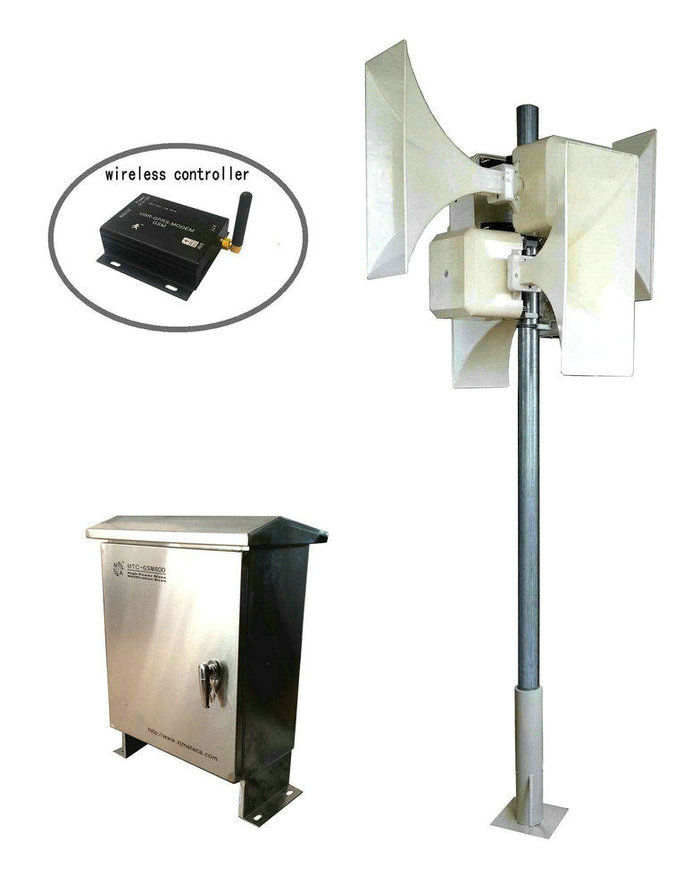

名称: MTC-600CG/1200CG/2400CG无线控制方案
name: HPS-8002CG,8004CG,8008CG High Power Siren (Wireless Control)
浏览次数: 5148

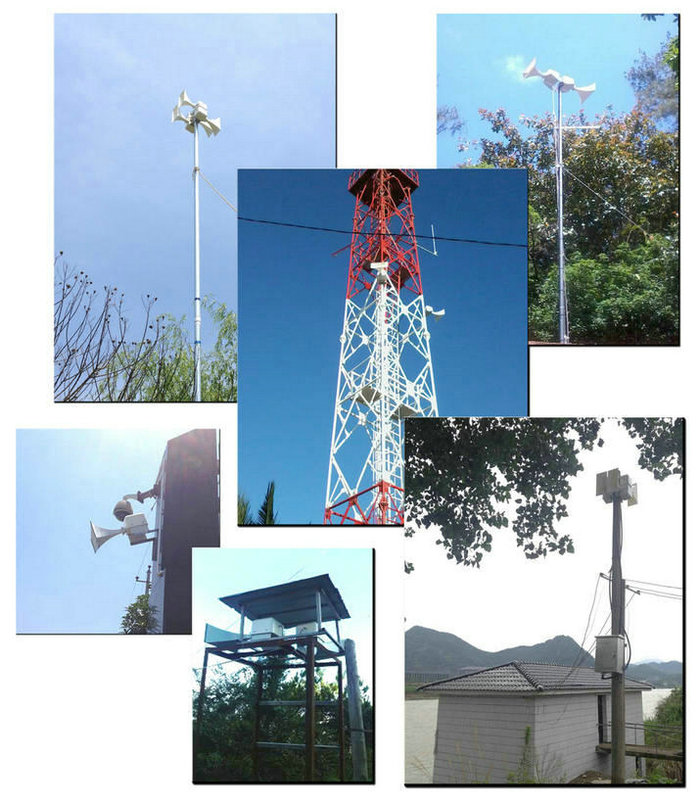

MTC-600CG/1200CG/2400CG无线大功率扩音警报器广泛应用于大面积场所紧急报警和广播。应对各种自然灾害和突发事件,可执行 空袭,预先,解除,灾情(标准防空警调),消防,治安,救护,紧急,汽笛,断续 十种警调,实时喊话扩音,广播,迅速有效的传达警报信号。适用于工厂,油田,矿区,港口,水电站,部队,监狱,学校,农村等企业单位,组织机构和民用场所。

最新研发带GSM无线模块版本,利用手机信号(2G)实现远程控制。通过普通手机或定制电脑软件操作,可对单台或同时对不同地点多台设备进行警报操作,也可通过手机对单台设备一对一实时喊话扩音。该无线操作功能不受操作地点和报警地点距离及地形的限制,即在有手机信号覆盖的地方即可实现远程控制。

本产品具有声压强高,清晰洪亮,传播距离远,覆盖范围广的特点。随配超大功率喇叭,单台最大声压达137分贝,最远有效距离达1.3公里,具备高强度耐冲击,防水防尘,耐高低温,抗腐蚀等特性,安装简便,适应各种室内外复杂工作环境。

配备手持话筒除喊话外,也可实时录音和放音。配备USB/SD接口,可播放MP3音频。提供MIC,AUX,LINE OUT音频输入输出接口,方便连接各种音频设备。

专利ZL201020522870.2,ZL201030282705.X/CE认证EC.1282.0S130823.WME2124


技术参数:

功放控制主机
型号
MTC-600CG
MTC-1200CG
MTC-2400CG
工作电压
AC220V,50-60Hz
额定功率
600W
1200W
2400W
最大功率
900W
1800W
3600W
喇叭
最多匹配数
2台
4台
8台
输出阻抗
定阻8Ω
警调类型
1.空袭2.预先3.解除4.灾情(标准防空警调)
5.消防6.治安7.救护8.紧急9.汽笛10.断续
线路输入/输出
Mic In×1,Aux In×2,Line Out×1,
USB×1,SD×1,手持话筒(录放音功能)×1
外接控制接口
触点开关量信号
频率响应
15Hz-16KHz
信噪比
MIC 65dB,AUX 85dB
安装方式
地脚螺栓或抱箍固定
产品尺寸
450×200×650mm
包装尺寸
560×320×740mm
产品重量
17Kg
20Kg
23Kg
包装重量
19.6Kg
22.8Kg
26Kg
材质
不锈钢
大功率喇叭
型号
STORM-7300
同方向喇叭数
1台
2台
4台
8台
最大声压强(@1m)
137dB
140dB
143dB
146dB
最大有效传播
距离 / 面积
警报1.3公里
1.77平方公里
广播0.8公里
0.67平方公里
警报1.8公里
3.4平方公里
广播1.1公里
1.27平方公里
警报2.3公里
5.5平方公里
广播1.4公里
2平方公里
警报3公里
9.42平方公里
广播2公里
4.19平方公里
最大 / 额定功率
450W / 300W
阻抗
频响
300-8kHz
材质
SMC高强度树脂 / ABS
工作温度
-50℃~+55℃
防护等级
IP66
产品尺寸
596×510×265mm
包装尺寸
630×375×260mm
产品重量
9.5Kg
包装重量
11Kg

喇叭主机安装说明:

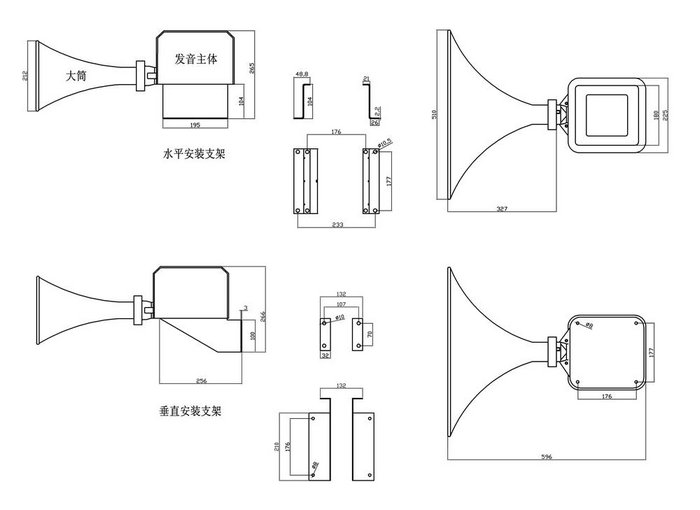

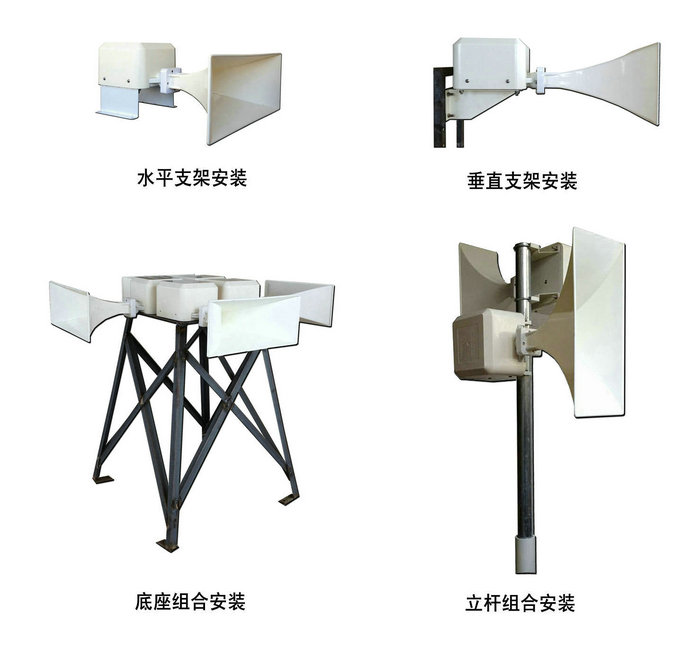

1,将喇叭大筒后端方形法兰头套入喇叭主体,用内六角扳手将螺栓均匀扭紧。随配两只支架固定于主体底部两侧,通过地脚螺栓将支架固定于水泥地面,墙面,或其他支架底座。分水平安装支架和垂直安装支架两种,用户根据安装需求选择。

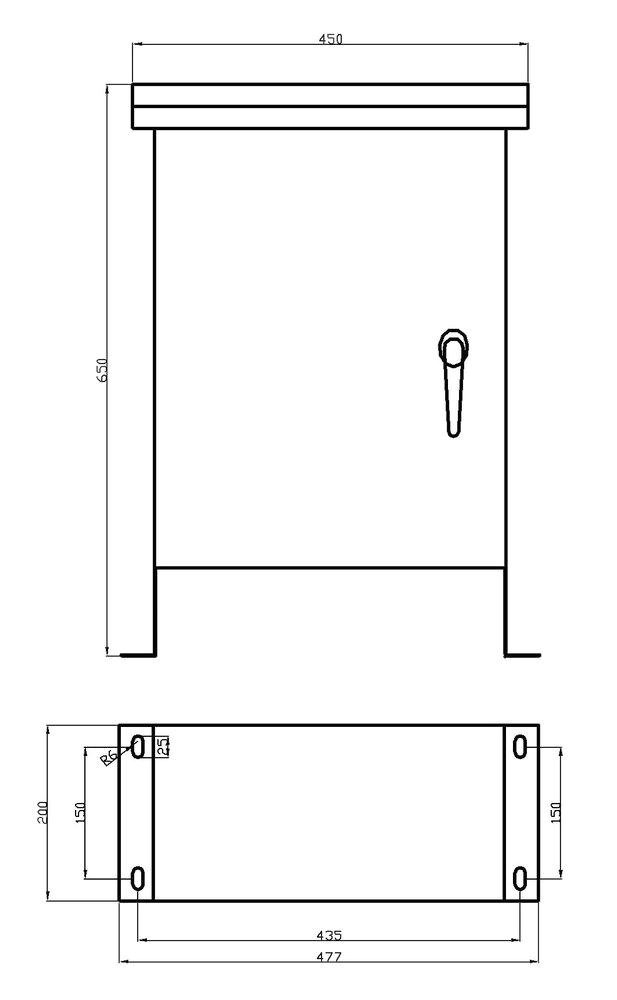

2,主机机柜四个支脚用M10地脚螺栓固定(如固定于墙面或立杆支脚取消)。机柜安装尺寸图如下:

3,将功放控制主机背部喇叭输出端子分别和各台喇叭输入引线连接起来,每路输出端子接两根多股铜芯线(或一根内含两根多股铜芯线),注意避免两根线触碰造成短路。根据实际需要选择喇叭连接线规格。为减少声音损耗,选用多股铜线截面积应随长度增加而相应增大。为保证最佳音效,连接线长度不宜超过1000米。以下为喇叭连线长度和多股铜线截面积配置参考。
喇叭连接线长度
多股铜线截面积
长度≤50米
≥1.0平方毫米
50米<长度≤200米
≥1.5平方毫米
200米<长度≤500米
≥2.5平方毫米
500米<长度≤800米
≥3.5平方毫米
800米<长度≤1000米
≥4.5平方毫米
长度>1000米
≥5.0平方毫米

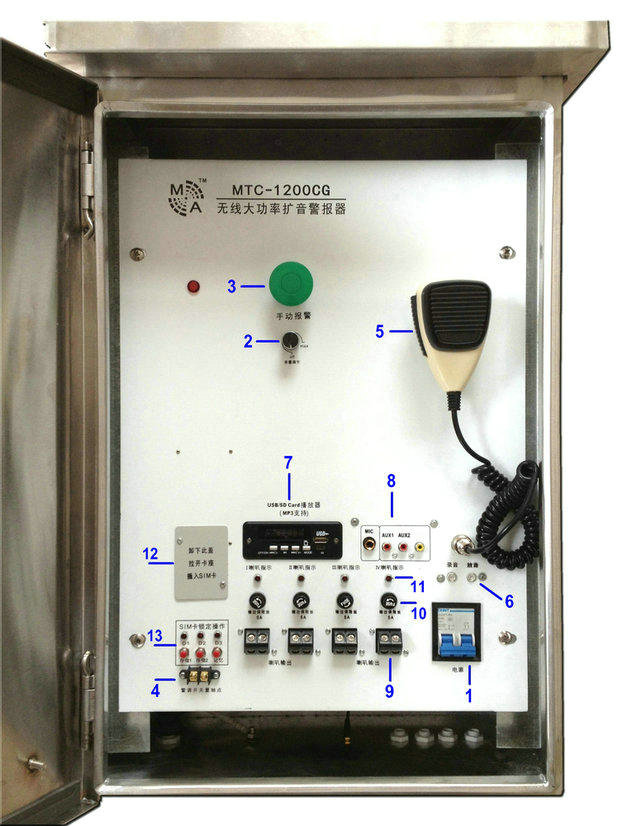

主机操作连接说明:
1,电源开关采用C45空气开关更有效的起到了输入电源的保护作用。当开关闭合工作时上方指示灯亮。

2,总音量调节旋钮,顺时针旋转音量增大。

3,警调按钮
按此按钮触发报警。如再按此按钮可手动关闭报警。

4,警调开关量控制接口
本机提供开关量触点信号接口,通过通断信号原理触发和关闭警调,方便连接各类外接按钮,继电器和其他外部控制设备,实现远距离多地点触发警报。如有多个按钮控制同一警调,采取并联方式。

5,手持话筒
按住话筒侧面按键扩音喊话。
6,录音放音
按下录音键,对话筒喊话开始录音,最长20秒。按放音键循环播放录音内容。再次录音覆盖先前录音内容。

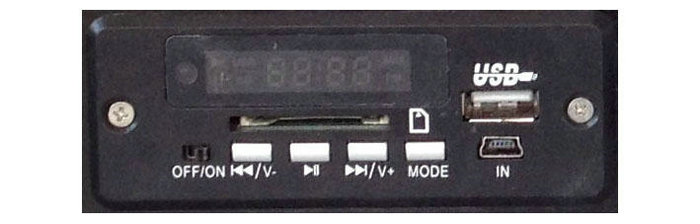

7,USB/SD音频播放器
控制面板上‘OFF/ON’拨到ON档,开启播放器。按‘MODE’切换U盘和SD卡。将U盘或SD卡插入,播放器自动搜索并播放U盘或SD卡中MP3音频。按‘►II’播放或暂停。按‘►►I’‘I◄◄’前后选择曲目。

8,音频输入/输出
提供1路麦克输入(6.35mm,单通道),2路音频输入接口(莲花头,单通道),1路音频输出接口(莲花头,单通道)方便连接外部音频输入设备,如电脑,MP3播放器等。

9,喇叭输出
连接大功率喇叭接线柱。标注‘I,II,III,IV’分别代表第1至第4接线组(每组2个螺丝接线柱),分别接驳第1至第4台喇叭。注意避免每个喇叭两根线分别错接不同接线组。

10,喇叭输出保险丝,规格5×20mm,5A保险丝管。随配备用保险丝。

11,喇叭工作指示灯,喇叭鸣叫时对应指示灯闪亮。

12,GSM模块SIM卡安装盖

13,SIM卡号码锁定按钮

GSM无线控制安装及操作说明

最新研发GSM无线控制功能,利用手机信号(2G)实现远程控制。通过无线控制器或普通手机,即可对单台或同时对不同地点多台设备进行报警操作,也可通过手机对单台设备进行实时喊话扩音。该无线操作功能不受操作地点和报警地点距离及地形的限制,即在有手机信号覆盖的地方即可实现远程控制。本无线控制方式分为GSM控制器(配合电脑软件)控制和手机控制两种。

1,安装步骤
请准备两张手机SIM卡,确保卡中有话费。
A.主机SIM卡安装。打开主机面板上SIM卡安装盖,即可看到GSM模块及SIM卡插槽。轻推左侧推杆,取出插槽。将装有SIM卡插槽装回GSM模块。将安装盖装回。

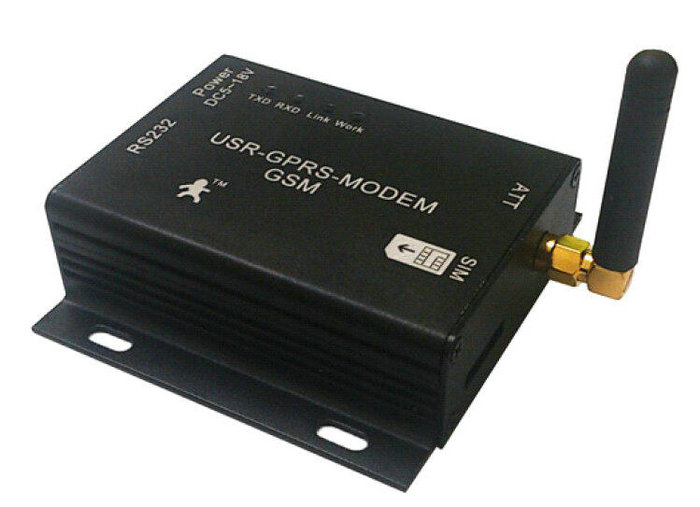

B.无线控制器SIM卡安装。打开无线控制器底部盖板,插入手机SIM卡(2G),通过USB连接线和PC电脑连接。

2,无线控制号码锁定
如下图示,本功能可锁定2个号码控制本系统,除此之外的其他号码都不能向本扩音系统发送指令,避免了误操作风险。
存储锁定第1号码步骤:
1.将第1号码SIM卡插入主机无线模块;
2.按住存储1 按键;
3.呼入第一号码,指示灯D1亮。过5秒钟D3亮;
4.先松开储存1按键,电话挂机,再按记忆按键一下。第1号码已经成功存入模块中。

存储锁定第2号码步骤:
1.将第2号码SIM卡插入主机无线模块;
2.按住存储2按键;
3.呼入第2号码,指示灯D2亮。过5秒钟D3亮;
4.先松开储存2按键,电话挂机,再按记忆按键一下。第2号码已经成功存入模块中。

建议第1号码用于手机控制,第2号码用于无线控制器。如要更换号码,安装以上步骤操作即可替换。

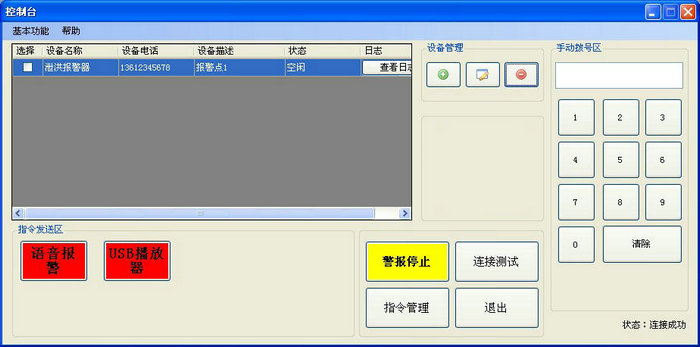

3,无线控制软件
本设备配有专业的控制软件,可对不同地点多台警报设备进行操作,显示设备运行状态,查询历史操作记录。界面简洁,操作方便。


5,通过手机操作

通过手机发送短息到对应号码,实现报警的开启和关闭。具体短信代码和对应指令如下:
代码
指令
11
语音报警
22
USB播放器
00
停止

通过手机直接拨打警报器对应号码,可实现一对一语音喊话扩音。

装箱清单:
MTC系列大功率扩音警报器 功放控制主机(AC220V,功率视具体型号,不锈钢机柜) 1台;
STORM-7300大功率喇叭 (300W,含发音主体,大筒,支架,数量视具体型号);
MTC-GSM 无线控制器 1台;
