产品类别: 强声扩音警报系统
名称: MTC-1200大功率扩音警报器
name: HPS-8004 High Power Mass Notification Siren
浏览次数: 84494

MTC-1200大功率扩音警报器

MTC-1200大功率扩音警报器广泛应用于大面积场所紧急报警和广播。应对各种自然灾害和突发事件,可执行 空袭,预先,解除,灾情(标准防空警调),消防,治安,救护,紧急,汽笛,断续 十种警调,实时喊话扩音,广播,迅速有效的传达警报信号。适用于工厂,油田,矿区,港口,水电站,部队,监狱,学校,农村等企业单位,组织机构和民用场所。

本产品具有声压强高,清晰洪亮,传播距离远,覆盖范围广的特点。随配超大功率喇叭,单台最大声压达137分贝,最远有效距离达1.3公里,具备高强度耐冲击,防水防尘,耐高低温,抗腐蚀等特性,安装简便,适应各种室内外复杂工作环境。

配备手持话筒除喊话外,也可实时录音和放音。配备USB/SD接口,可播放MP3音频。提供MIC,AUX,LINE OUT音频输入输出接口,方便连接各种音频设备。
专利ZL201020522870.2,ZL201030282705.X/CE认证EC.1282.0S130823.WME2124


技术参数:
功放控制主机
型号
MTC-1200
工作电压
AC220V,50-60Hz
额定功率
1200W
最大功率
1800W
喇叭
最多匹配数
4台
输出阻抗
定阻8Ω
警调类型
1.空袭2.预先3.解除4.灾情(标准防空警调)
5.消防6.治安7.救护8.紧急9.汽笛10.断续
线路输入/输出
Mic In×2,Aux In×2,Line Out×1,
USB×1,SD×1,手持话筒(录放音功能)×1
外接控制接口
触点开关量信号
频率响应
15Hz-16KHz
信噪比
MIC 65dB,AUX 85dB
安装方式
标准机柜 / 台式
产品尺寸
484×136×330mm
包装尺寸
530×220×450mm
产品重量
9.2Kg
包装重量
11.6Kg
材质
铝合金 / 铁
大功率喇叭
型号
STORM-7300
同方向喇叭数
1台
2台
4台
8台
最大声压强(@1m)
137dB
140dB
143dB
146dB
最大有效传播
距离 / 面积
警报1.3公里
1.77平方公里
广播0.8公里
0.67平方公里
警报1.8公里
3.4平方公里
广播1.1公里
1.27平方公里
警报2.3公里
5.5平方公里
广播1.4公里
2平方公里
警报3公里
9.42平方公里
广播2公里
4.19平方公里
最大 / 额定功率
450W / 300W
阻抗
频响
300-8kHz
材质
SMC高强度树脂 / ABS
工作温度
-50℃~+55℃
防护等级
IP66
产品尺寸
596×510×265mm
包装尺寸
630×375×260mm
产品重量
9.5Kg
包装重量
11Kg

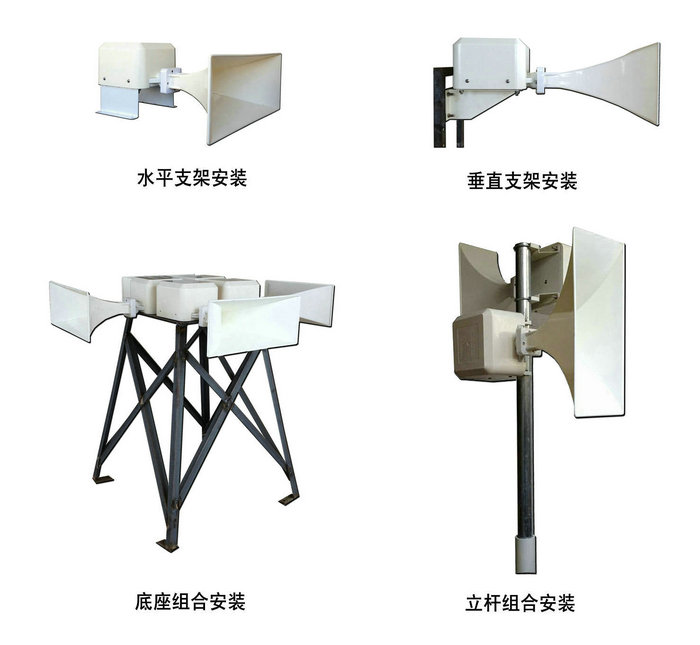

喇叭安装说明:

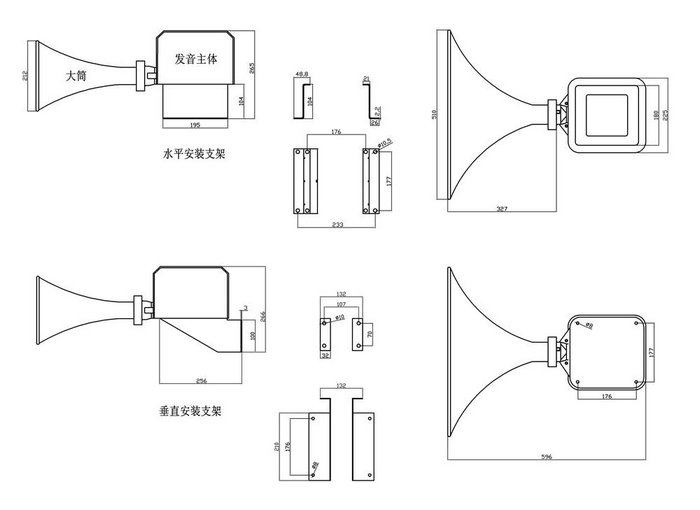

1,将喇叭大筒后端方形法兰头套入喇叭主体,用内六角扳手将螺栓均匀扭紧。随配两只支
架固定于主体底部两侧,通过地脚螺栓将支架固定于水泥地面,墙面,或其他支架底座。分水平安装支架和垂直安装支架两种,用户根据安装需求选择。

2,将功放控制主机背部喇叭输出端子分别和各台喇叭输入引线连接起来,每路输出端子接两根多股铜芯线(或一根内含两根多股铜芯线),注意避免两根线触碰造成短路。根据实际需要选择喇叭连接线规格。为减少声音损耗,选用多股铜线截面积应随长度增加而相应增大。为保证最佳音效,连接线长度不宜超过1000米。以下为喇叭连线长度和多股铜线截面积配置参考。
喇叭连接线长度
多股铜线截面积
长度≤50米
≥1.0平方毫米
50米<长度≤200米
≥1.5平方毫米
200米<长度≤500米
≥2.5平方毫米
500米<长度≤800米
≥3.5平方毫米
800米<长度≤1000米
≥4.5平方毫米
长度>1000米
≥5.0平方毫米

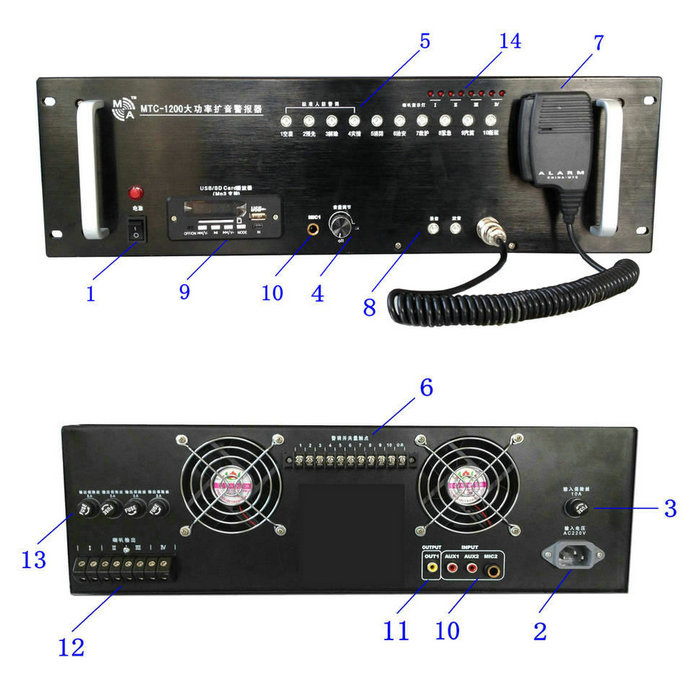

主机操作说明:

1,电源开关,打开电源指示灯亮。

2,电源输入接口,插入随配电源线,AC220V输入。

3, 电源输入保险丝,规格5×20mm,10A保险丝管。随配备用保险丝。

4,总音量调节旋钮,顺时针旋转音量增大。

5,警调按钮
本机内置十种警调,按对应按钮触发警报,按钮指示灯亮,再按则警报停止,按钮指示灯灭。

1空袭 2预先 3解除 4灾情 5消防6治安7救护8紧急9汽笛10断续

警调1-4为标准人防警调,警调5-10为常规警调,适应不同紧急情况。
空袭警报:鸣6秒,停6秒,反复15遍为一个周期,180秒;
预先警报:鸣36秒,停24秒,反复3遍为一个周期,180秒;
解除警报:连续鸣3分钟,180秒;
灾情警报:鸣15秒,停10秒,鸣5秒,停10秒,反复3遍为一个周期,120秒;

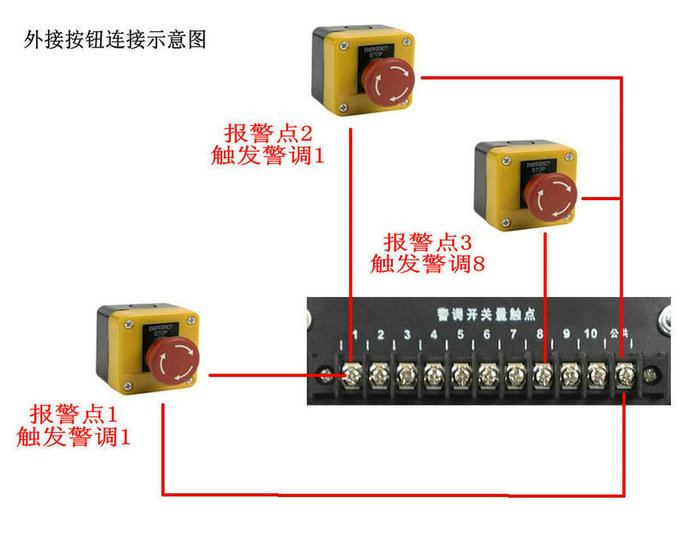

6,警调开关量控制接口
本机提供开关量触点信号接口,通过通断信号原理触发和关闭警调,方便连接各类外接按钮,继电器和其他外部控制设备,实现远距离多地点触发警报。如下图示,数字1-10分别代表十种警调,将两根控制信号线中一根接到对应警调数字端,另一根接到‘公共’端。如有多个按钮控制同一警调,采取并联方式。‘公共’端接线采取并联方式。

7,手持话筒
按住话筒侧面按键扩音喊话。

8,录音放音
按下录音键,对话筒喊话开始录音,最长20秒。按放音键循环播放录音内容。再次录音覆盖先前录音内容。

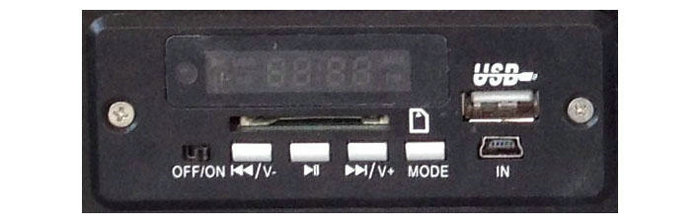

9,USB/SD音频播放器

控制面板上‘OFF/ON’拨到ON档,开启播放器。按‘MODE’切换U盘和SD卡。将U盘或SD卡插入,播放器自动搜索并播放U盘或SD卡中MP3音频。按►II播放或暂停。按►►I’‘I◄◄前后选择曲目。

10,音频输入
提供2路麦克输入(6.35mm,单通道),2路音频输入接口(莲花头,单通道),方便连接外部音频输入设备,如电脑,MP3播放器等。

11,音频输出
通过1路音频输出接口(莲花头,单通道),方便连接其他音频播放系统,如公共广播系统,消防警报系统等。

12,喇叭输出
连接大功率喇叭接线柱。标注‘I,II,III,IV’分别代表第1至第4接线组(每组2个螺丝接线柱,组数视具体主机型号),分别接驳第1至第4台喇叭。注意避免每个喇叭两根线分别错接不同接线组。

13,喇叭输出保险丝,规格5×20mm,5A保险丝管。随配备用保险丝。

14,喇叭工作指示灯,喇叭鸣叫时对应指示灯闪亮。

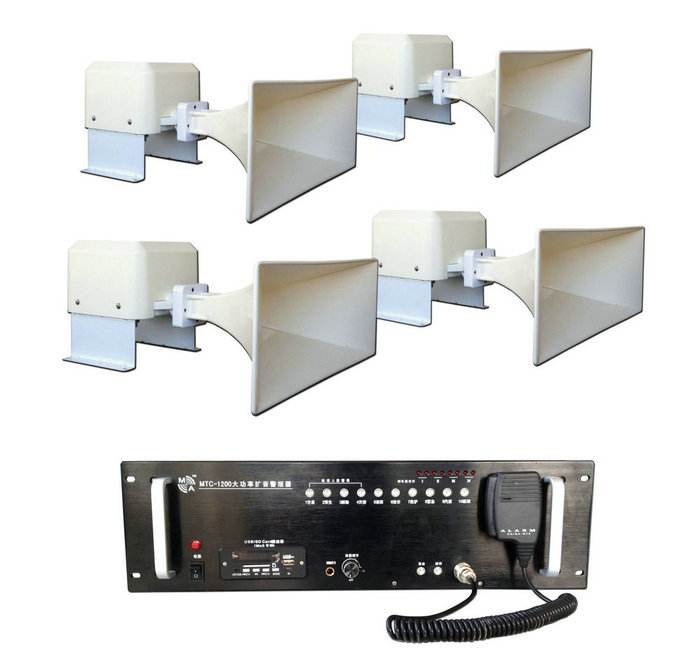

装箱清单:
MTC-1200大功率扩音警报器 功放控制主机 (AC220V,1200W,台式/标准机柜安装) 1台;
STORM-7300大功率喇叭 (300W,含发音主体,大筒,支架) 4台;
产品说明书1份;
